钢结构工程安装大概有哪些?

发布日期:2017-08-30 23:54

1 施工准备

⑴ 技术准备:制定安装技术方案,单层钢结构工程宜采用分件安装法,屋盖糸统宜采用综合安装法。多层钢结构工程一般采用综合安装法

⑵ 施工机具及材料准备:包括吊装机械、各类辅助施工机具、钢构件、各类焊接材料及紧固件等。

⑶ 柱基检查:柱基找平和标高控制,复核轴线并弹好安装对位线,检查地脚螺栓轴线位置、尺寸及质量。

⑷ 构件清理:清理钢柱等先行吊装构件,编号并弹好安装就位线。

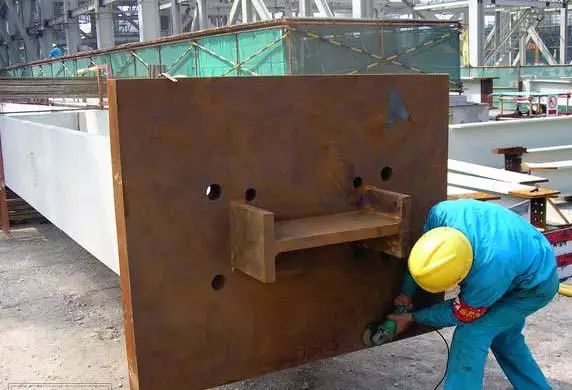

安装前柱底除锈清理

2 单层钢结构安装

2.1 钢柱安装

钢柱宜采用一点直吊绑扎法起吊,就位时对准地脚螺栓缓慢下落,对位后拧上螺帽将柱临时固定,校正其平面位置和垂直度;校正后终拧螺帽,用垫板与柱底板焊牢,然后柱底灌浆固定 。

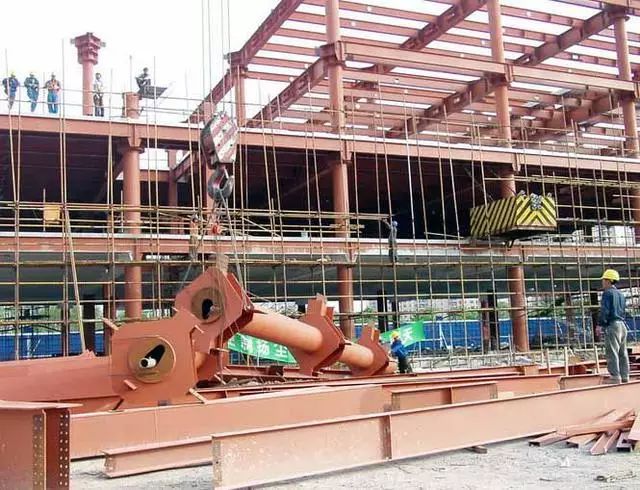

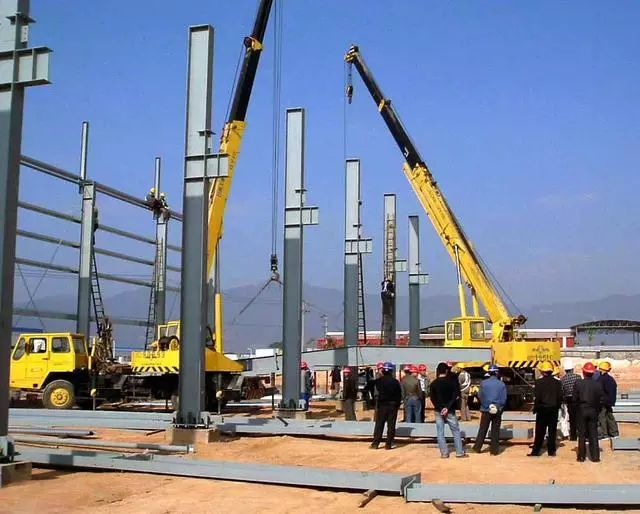

钢柱的吊装

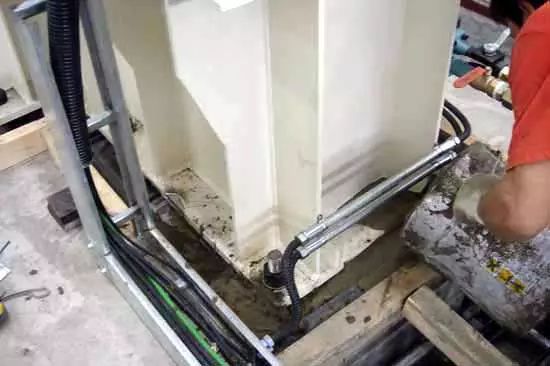

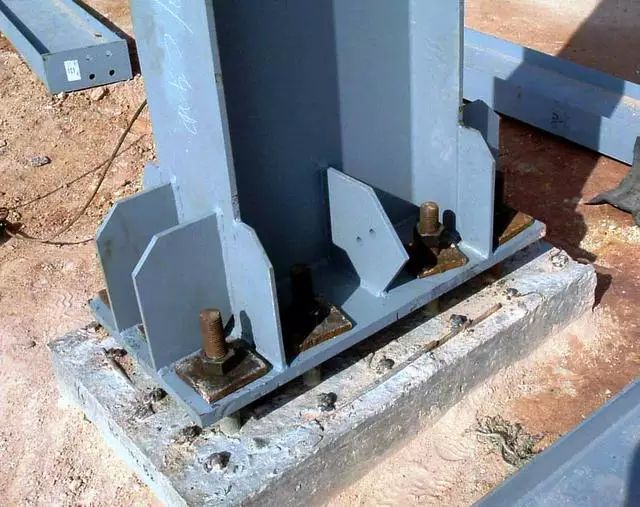

终拧地脚螺栓

柱底灌浆固定

2.2 钢吊车梁安装

吊车梁采用两点绑扎,吊升时用溜绳控制吊升过程构件的空中姿态,方便对位及避免碰撞。就位临时固定后要校正吊车梁的垂直度、标高及纵横轴线位置。

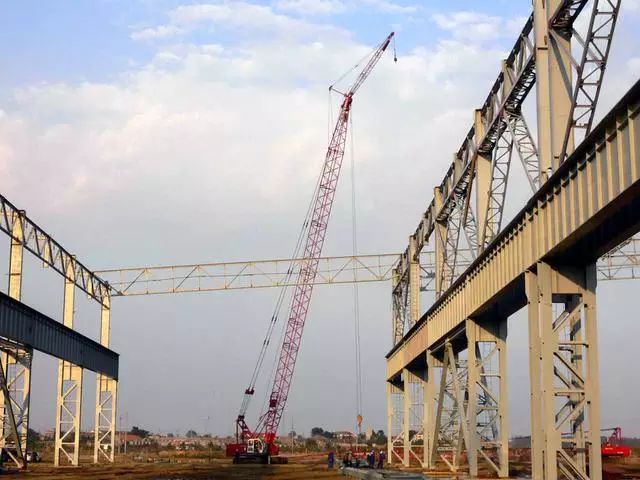

低跨吊车梁的吊装

双层吊车梁的吊装

2.3 屋面系统安装

屋架安装应在柱子校正并固定后进行;屋面系统可采用扩大组合拼装后吊装,扩大组合拼装单元宜成为具有一定刚度的空间结构。檩条等构件安装应在屋架调整定位后进行。

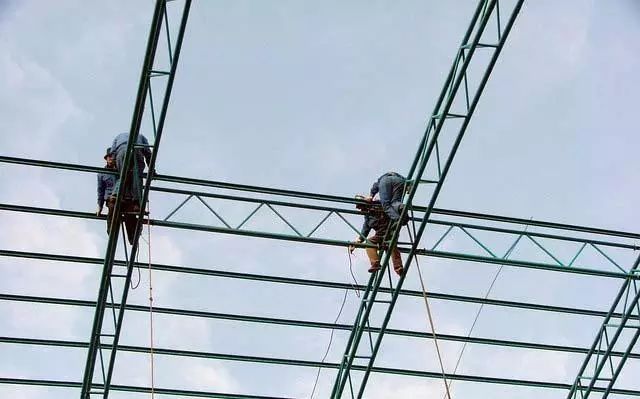

檩条的安装

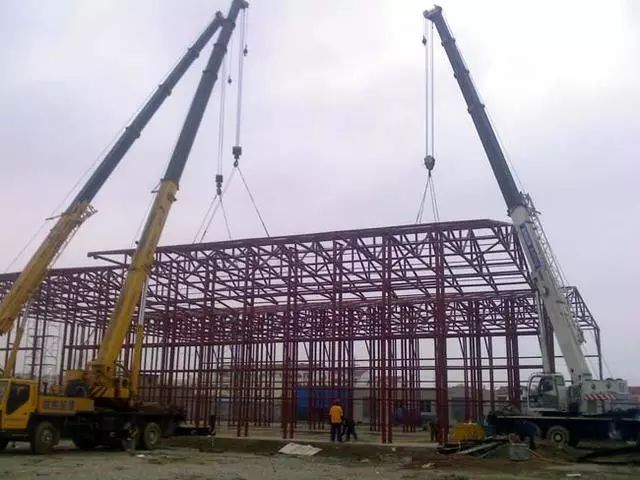

扩大组合拼装单元的吊装

屋架的吊装

3 多层及高层钢结构安装

多层及高层钢结构的柱、梁、支撑等构件的长度尺寸应包括焊接收缩余量等变形值。

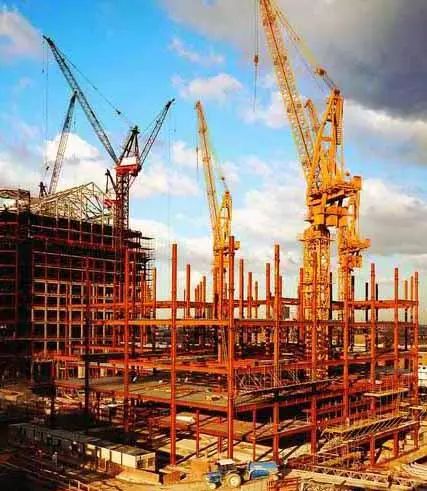

高层钢结构安装

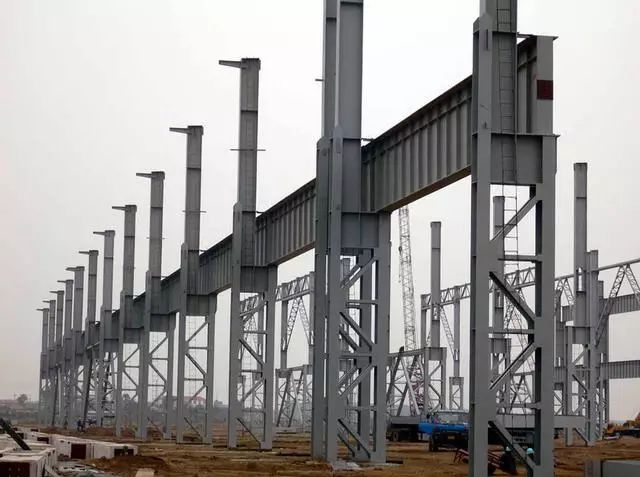

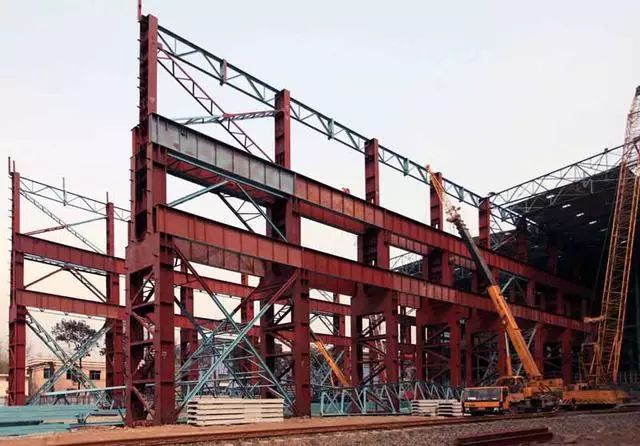

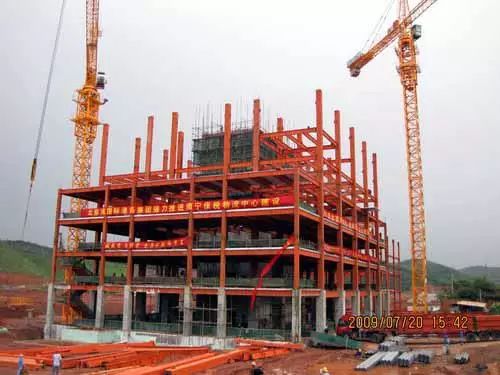

多层钢结构安装

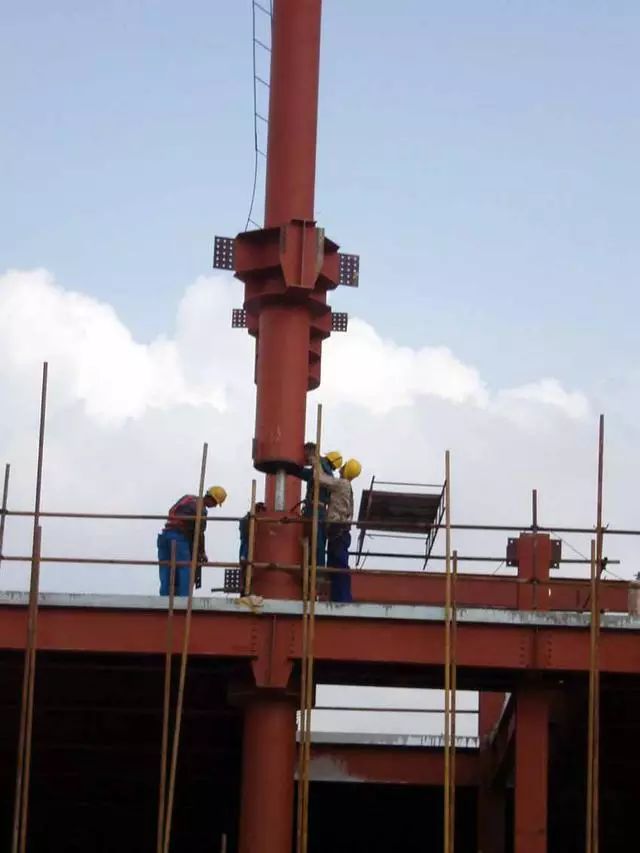

3.1 钢柱的安装与校正

轴线引测:柱的定位轴线应从地面控制线引测,不得从下层柱的定位轴线引测,避免累积误差。

钢柱校正:对垂直度、轴线、牛腿面标高进行初验,柱间间距用液压千斤顶与钢楔或倒链与钢丝绳校正。

钢柱的校正

钢柱的吊装

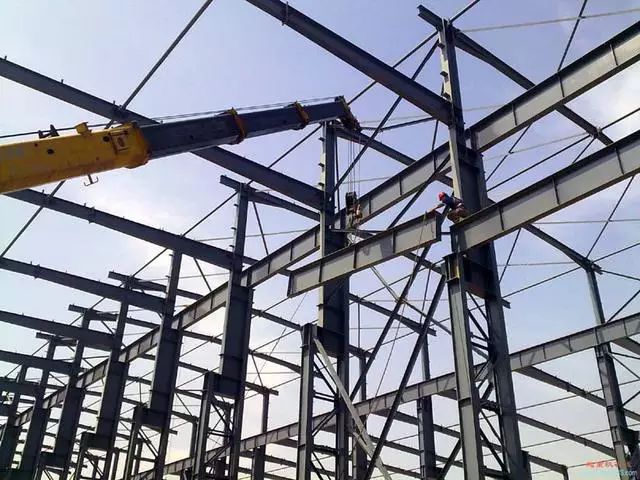

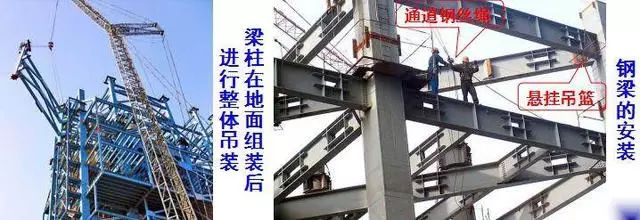

3.2 钢梁的安装与校正

安装准备:吊装前应检查钢柱牛腿标高和柱子间距,梁上装好扶手和通道钢丝绳以保证施工人员的安全。吊点一般设在翼缘板开孔处,其位置取决于钢梁的跨度。

钢梁校正:对标高及中心线要反复校正至符合要求。

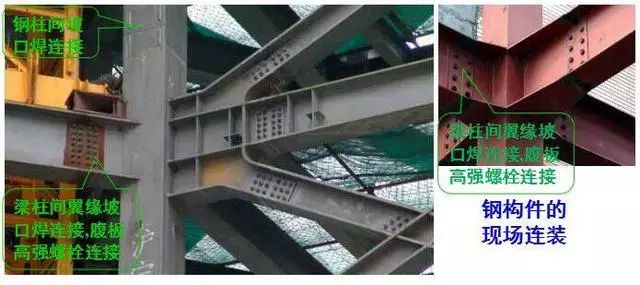

3.3 构件间的连接

4 钢网架安装

网架结构广泛用作大跨度的屋盖结构。特点是汇交于节点上的杆件数量较多,制作安装较平面结构复杂。

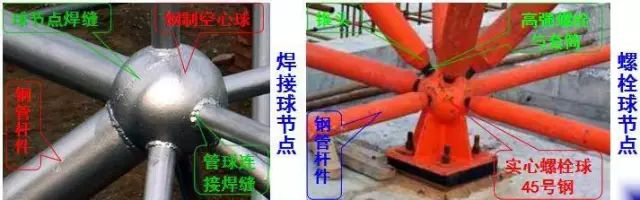

网架结构节点有焊接球、螺栓球和钢板节点三种形式。网架的基本单元有三角锥、三棱体、正方体、截头四角锥等,可组合成平面形状的任何形体。

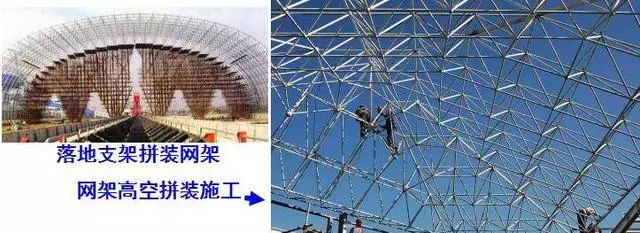

4.1 高空拼装法

先在设计位置处搭设拼装支架,用起重机把网架构件分件(或分块)吊至空中的设计位置,在支架上进行拼装。此法不需大型起重设备,但拼装支架用量大,高空作业多。适用于螺栓球节点的钢管网架。

4.2 整体安装法

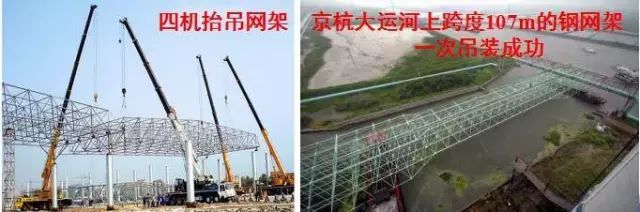

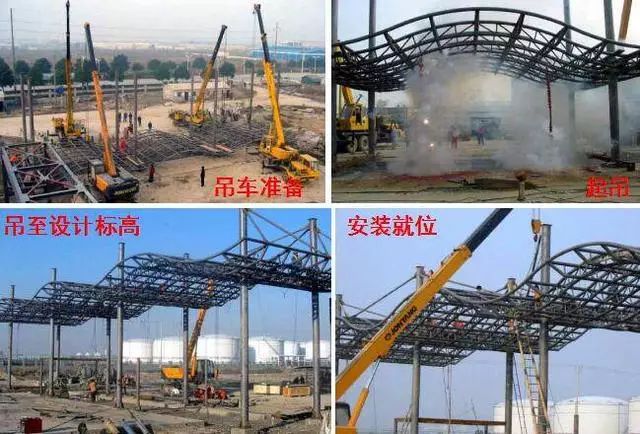

是先将网架在地面上拼装成整体,再用起重设备将其整体提升到设计位置上加以固定。此法不需拼装支架,高空作业少,易保证焊接质量,但对起重设备要求高,技术较复杂。适用于球节点的钢网架。根据所用设备的不同,整体安装法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等。

⑵ 拔杆提升法

网架先在地面上错位拼装,然后用多根独脚拔杆将网架整体提升到柱顶以上,空中移位,落位安装。

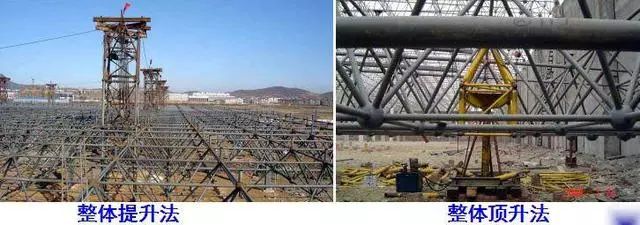

⑶ 整体提升法和顶升法

是利用电动螺杆提升机或顶升千斤顶,将在地面原位拼装好的钢网架整体提升或顶升至设计标高。

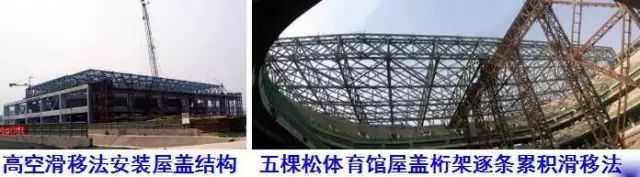

4.3 高空滑移法

按滑移方式分逐条滑移法和逐条累积滑移法两种;按磨擦方式可分为滚动式滑移和滑动式滑移两种。

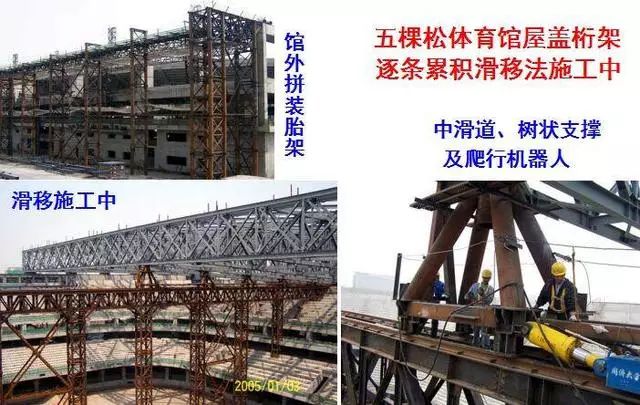

北京五棵松体育馆屋顶结构为双向正交桁架体系,跨度为120×120m,26榀钢桁架支撑于沿建筑物四周布置的20根砼柱上,柱顶标高为+29.3m,采用三组平行滑道、累积滑移的安装工艺,滑移总重量3300t,滑移距离120m。
